防爆變頻水環式真空泵SKA-5111 5.5kw液環真空泵2BV5111真空泵外形安裝尺寸圖
來源:上海邦泉泵業制造有限公司 | 發布時間:2020-4-24 | 瀏覽次數:
5.5kw防爆變頻水環式真空泵SKA-5111

液環真空泵水環式真空泵概述
SKA系列真空泵適用于抽除氣體和水蒸氣,吸氣壓力可以達到33mbar絕壓(97%真空度)。當真空泵在吸氣壓力低于80mbar的狀態下長期工作時,應聯接氣蝕保護管,以對泵進行保護。如配大氣噴射器,吸氣壓力可達10mbar,噴射器可直接安裝在真空泵上。作為壓縮機用時,其壓力最大至0.26MPa(絕壓)。

結構及特點:
機泵同軸式直聯設計,節省空間,易于安裝。
采用機械密封作為標準配置,消除了泄露,維護簡便。
運行平穩,噪音可低至62分貝。
統一的耐腐蝕設計,青銅葉輪提高了泵的耐腐蝕性,如采用不銹鋼材質更適用于更為苛刻的應用。
獨特的柔性排氣口設計,不會(huì )產生過壓縮,確保了SKA在其性能范圍內效率最佳。

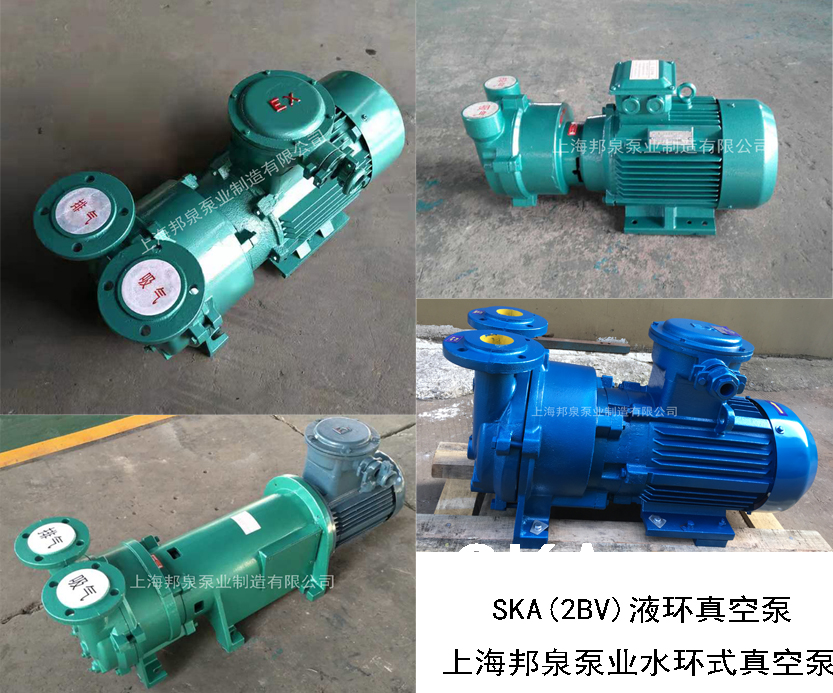

上海邦泉SKA 2BV 防爆水環式真空泵 液環真空泵圖片

液環真空泵水環式真空泵的主要用領域

液環(水環式)真空泵的主要用領域
真空過濾
(化學制品過濾廠,化學制品處理廠,鐵礦廠,采礦業,磷肥廠,造紙廠,家禽加工廠,選煤廠)
蒸汽回收
(蒸餾器,裝卸站)
水泵引水
(自來水廠)
冷凝器水箱補水
(電站)
真空蒸餾
(牛奶廠,食品廠,化工廠,紙漿廠)
烘干
(化工、醫藥制造業)
真空消毒
(醫院,醫務室,實驗室)
木材處理/干燥

擠出成型
(塑料行業)
醫藥/實驗室真空

成型
(塑料,聚乙烯,橡膠,輪胎等制造業)
溶劑回收

浸漬
(食品加工,木器加工,紡織廠,膠合板廠,電線桿的制造等)
土壤凈化

真空包裝

液體脫氣
(食品加工,水軟化,瓶裝廠)
萃取

壓縮空氣再生
(紙漿,鋼鐵,汽車,玻璃,化工)
制革

食品加工
(食品加工廠,牛奶廠)
罐裝




液環式/水環式真空泵性能技術參數

曲線編號
產品型號
最大氣量m3/min
極限真空-Mpa
電機功率kW
泵轉速r.p.m
工作液流量L/min
噪音
重量kg
dB(A)
60V
SKA-2060
0.45(27m3/h)
0.097
0.81
2880
2
62
37
61V
SKA-2061
0.86(52m3/h)
0.097
1.45
2880
2
65
41
70V
SKA-2070
1.33(80m3/h)
0.097
2.35
2850
2.5
66
66
71V
SKA-2071
1.83(110m3/h)
0.097
3.85
2860
4.2
72
85
110V
SKA-5110
2.75(165m3/h)
0.097
4
1450
6.7
63
120
111V
SKA-5111
3.83(230m3/h)
0.097
5.5
1450
8.3
68
150
121V
SKA-5121
4.66(280m3/h)
0.097
7.5
1450
10
69
210
131V
SKA-5131
6.66(400m3/h)
0.097
11
1430
15
73
280
161V
SKA-5161
8.33(500m3/h)
0.097
15
970
20
74
390

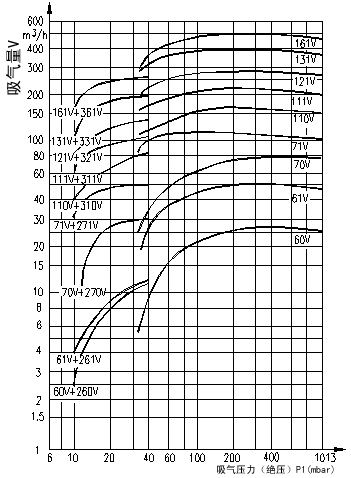

SKA系列液環式真空泵水環式真空泵性能曲線




選型示例:
①設計點參數:
吸氣量v=100m3/h
吸氣壓力P1=40mbar
②其余參數同標準狀態(見注)
選擇與設計點①最接近的一條曲線
③本例中為71V
根據曲線編號查出相應的產品型號
(即定貸號,但僅限于標準型)
如本例中可從71V中查得泵型為
2BV2071-ONC06-1p
注:該性能曲線是在吸入介質為20℃的飽和空氣,工作液溫度15℃,排氣壓力1013mba的狀態下得到的。性能允許差±10%,圖中左側為配用大氣噴射器的性能曲線。

SKA(2BV)液環真空泵水環式真空泵性能曲線
